3. 架构设计

3.1. 整体架构

ChainWeaver DID基于W3C的DID Core标准和VC数据模型标准扩展而成，本DID系统整体架构设计如下：

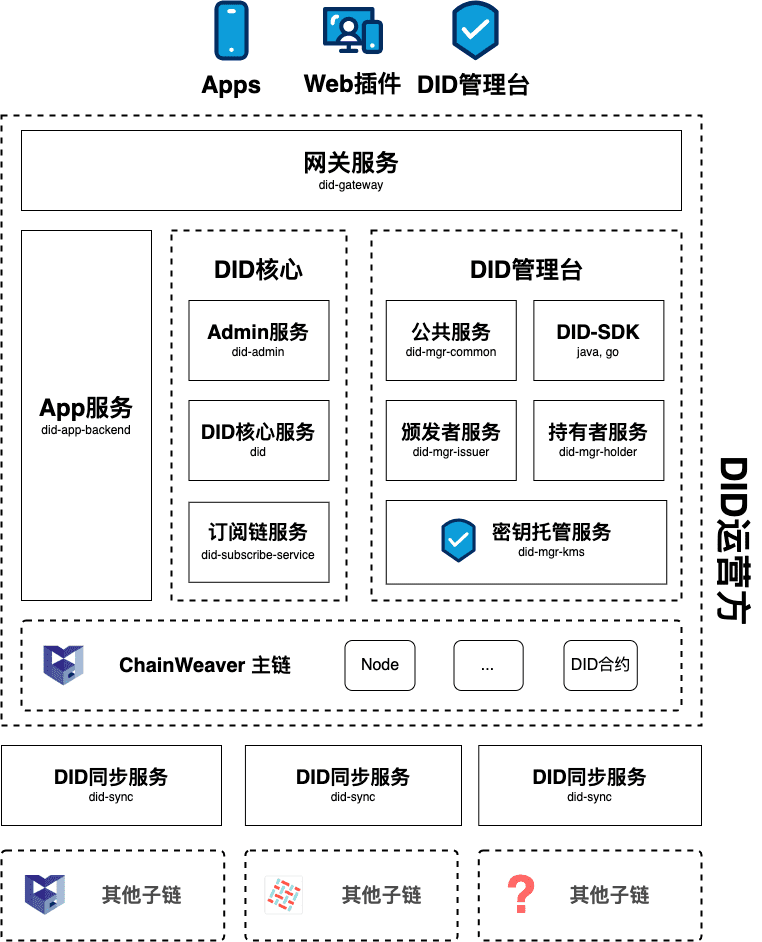

DID整体架构图

主要包括以下模块：

网关服务：该服务主要实现请求分发和权限管理。

APP后端：主要实现App相关业务逻辑，APP账户管理、DID注册和更新、VC（凭证）管理、扫码授权与App交互（前端）。

DID核心：DID文档、核心工具类、VC凭证、VC模板、验证模块。

DID管理台：did-mgr-kms提供管理DID的密钥的能力、did-mgr-holder持有者提供管理VC的能力、did-mgr-issuer签发者提供了管理VC的能力、did-mgr-common提供了统一入口和用户中心。

App：App提供了在手机端便捷的用户操作体验。

插件：插件提供了在PC端便捷的用户操作体验。

SDK：SDK提供多语言支持（java, go）。

3.2. 微服务架构

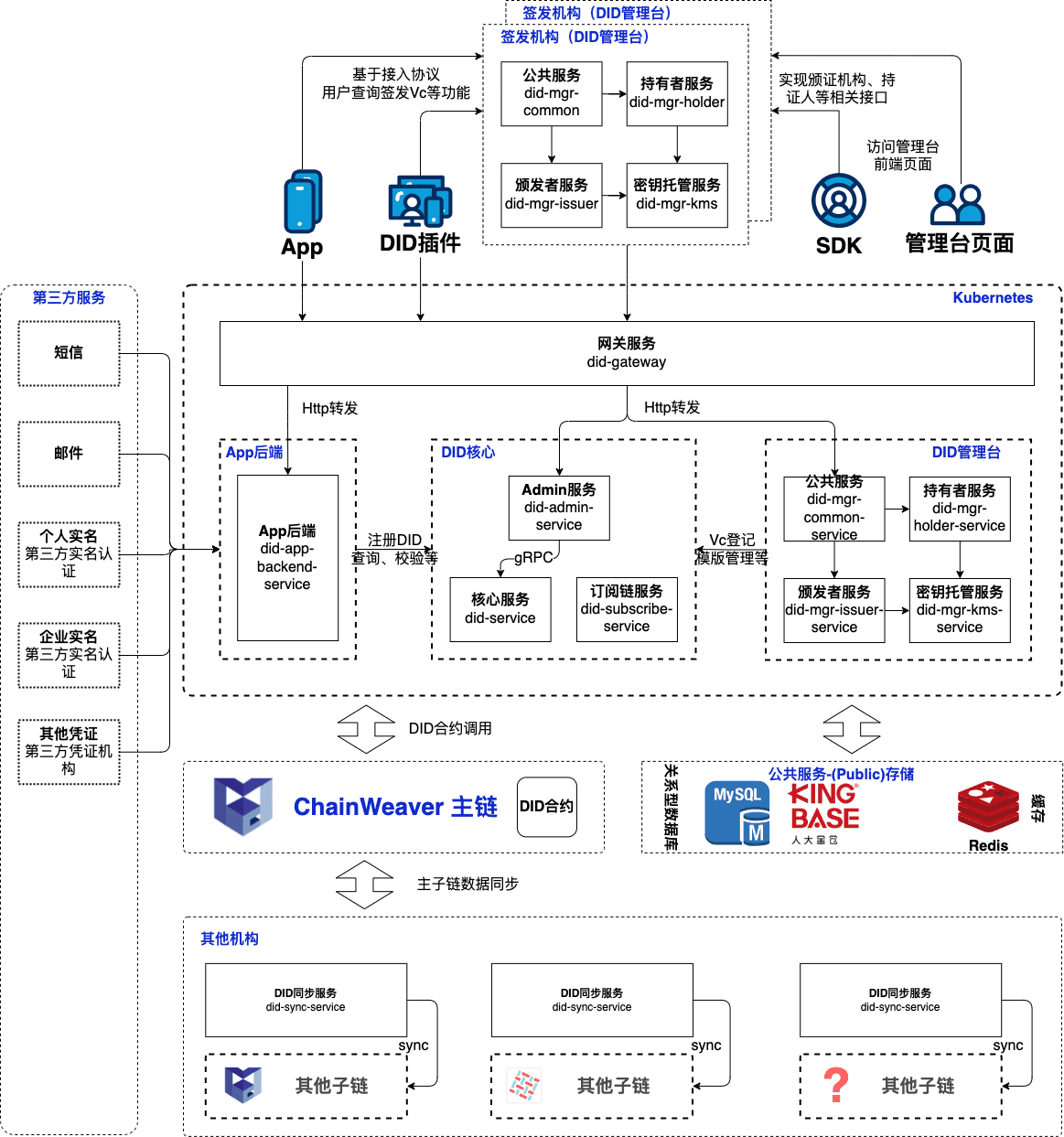

微服务架构图

微服务整体架构包含DID运营方、签发机构、验证方：

DID运营方包含如下模块和服务：
- DID网关(did-gateway)
- App后端(did-app-backend)
- DID核心(did-admin,did,did-subscribe)
- DID管理台(did-mgr-common,did-mgr-holder,did-mgr-issuer,did-mgr-kms)
签发机构包含如下模块和服务：
- DID管理台(did-mgr-common,did-mgr-holder,did-mgr-issuer,did-mgr-kms)
- SDK
验证方包含如下模块和服务：
- App
- DID插件
- SDK
App后台包含如下模块和服务：
- did-app-backend
- 第三方服务对接，短信、邮件、个人实名、企业实名、其他第三方凭证机构
同步服务包含如下模块和服务：
- 同步服务(did-sync)
公共服务-存储包含如下模块和服务：
- 关系型数据库(kingbase人大金仓,MySQL)
- 缓存(Redis)

3.3. 服务架构

在了解到DID整体架构和按微服务机构后，下面介绍每个具体的服务的功能。

3.3.1. DID核心服务

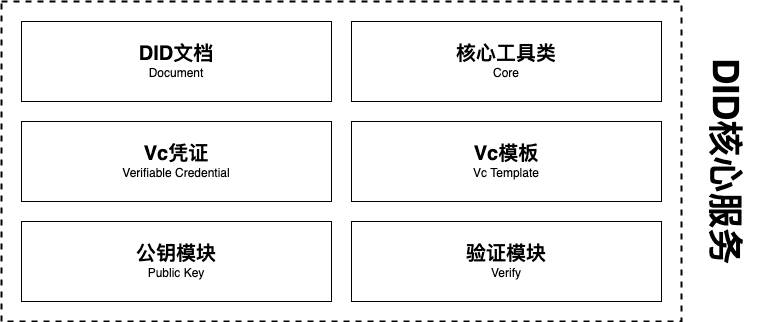

DID核心服务架构图

DID核心服务包含did服务和did-admin服务,did服务主要实现DID核心逻辑提供gRPC接口;did-admin服务主要实现管理员DID相关业务逻辑包含DID核心逻辑。

DID核心服务主要包含如下模块：

DID文档：注册Document、更新Document、设置为黑名单、设置为签发者等
核心工具类：国密签名验签、签发者模块、验证者模块（验证VC、验证VP）、DID PB结构等
VC凭证：签发VC、登记VC、查询VC列表、吊销VC等
VC模板：新增VC模板、升级VC模板、启用/禁用VC模板、查询VC模板列表
验证模块：验证VP

3.3.2. 网关服务

did-gateway服务主要实现请求分发和权限管理。主要功能：

请求分发
权限管理

3.3.3. APP后端服务

did-app-backend主要实现App相关业务逻辑，与App交互。

APP账户管理
DID注册和更新
VC（凭证）管理
扫码授权

3.3.4. DID 管理台服务

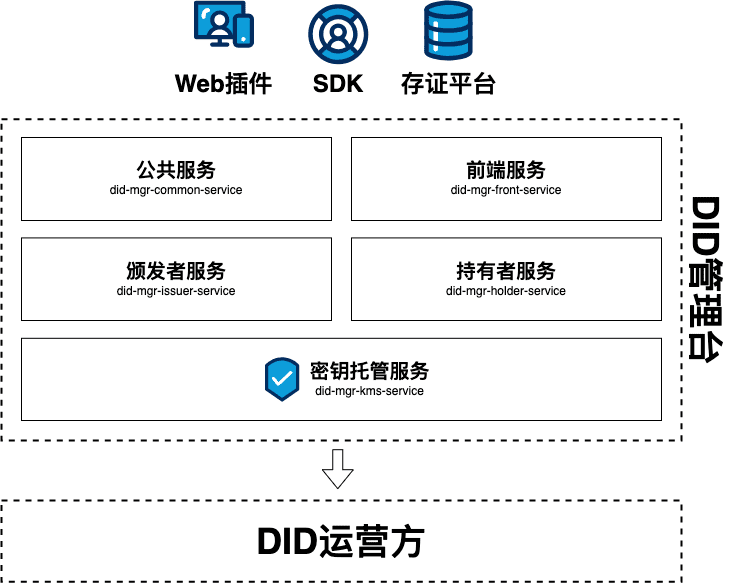

DID 管理台架构图

1、did-mgr-kms服务（DID Key Management Service）：
这个服务主要负责管理DID的密钥。在DID系统中，每个实体（如个人、组织）都有一个唯一的DID，这个DID通常与一组或者多组公钥/私钥对相关联。did-kms服务负责、存储、更新和撤销这些密钥，并支持对应did 签名，验签，加密，解密等功能。确保DID的安全性和可用性。

2、did-mgr-holder服务（DID Manager Holder Service）：
这个服务主要为持有者提供管理其持有的VC的功能。持有者可以使用这个服务来存储、检索、展示他们收到的VC。

3、did-mgr-issuer服务（DID Manager Issuer Service）：
运行在签发结构侧的服务，为签发结构提供密钥管理、证书模板管理、以及证书发放、吊销等方面的管理功能。

4、did-mgr-common服务（DID Manager Common Service）：
这个服务通常作为整个DID管理系统的统一入口和用户中心。它提供了身份验证、授权、用户管理、配置管理等基础功能，支持其他服务（如did-mgr-kms、did-mgr-issuer、did-mgr-holder）的运行。此外，它还可能包括用户界面（UI）和API网关，以便用户和其他系统能够方便地与DID管理系统进行交互。这些服务共同构成了一个完整的DID管理系统，支持去中心化身份的创建、管理、验证和使用。在实际部署中，这些服务可能以微服务的形式存在，通过API进行通信和协作。

3.3.5. DID 同步服务

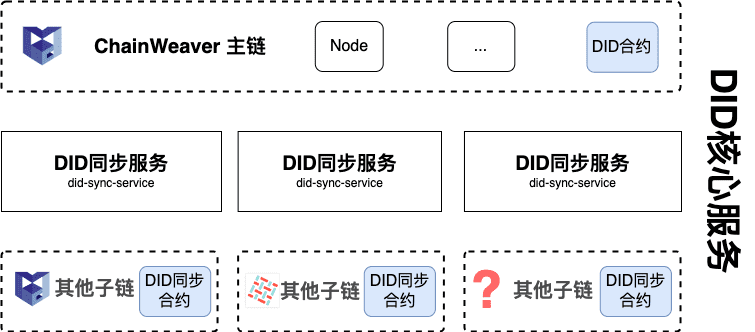

DID 同步服务架构图

did-sync服务主要负责将主链的DID数据同步到子链。

在主子链架构中，因为DID服务连接的是部署在主链的DID合约，进行操作时只会在主链进行上上链记录。为了保证子链同样可以使用同样的数据，因此开发了主子链同步服务，通过监听主链合约事件，从中解析DID相关交易并写入子链，完成信息同步。

3.4. 用户场景

3.4.1. DID运营方

搭建DID运营方需要部署如下组件：

DID核心服务参考：部署文档
- did服务
- did-admin服务
DID管理台参考：部署文档
- did-mgr-common服务
- did-mgr-holder服务
- did-mgr-issuer服务
- did-mgr-kms服务
App后端参考：部署文档
- did-app-backend服务
网关服务参考：部署文档
- did-gateway服务
